液晶电视逻辑板故障分析

液晶电视中的液晶屏是一个由液晶层(包括滤光色膜和TFT)，行列驱动电路，导光和扩散组合体，背光灯，逻辑板，电源等组成。其中，逻辑板又称驱动板或TCON板，主要由格式变换器和DC/DC变换器两部分组成。现在的电视信号格式(包括各种视频信号)都是为显像管显示方式而设计的，要想把显像管显示的格式信号在液晶屏上显示出来，必须经过格式变换，完成这个变换任务的电路称之逻辑板电路。而要使逻辑板电路正常工作需要各种电压，如VDD，逻辑极及驱动电路工作电压VDA，屏数据驱动电压VGH，屏TFT薄膜开关管MOS的开通电压VGL，屏TFT薄膜开关管MOS管的关断电压，上述四个电压都是经过DC/DC变换器来获得的。

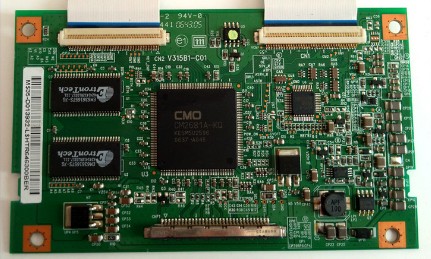

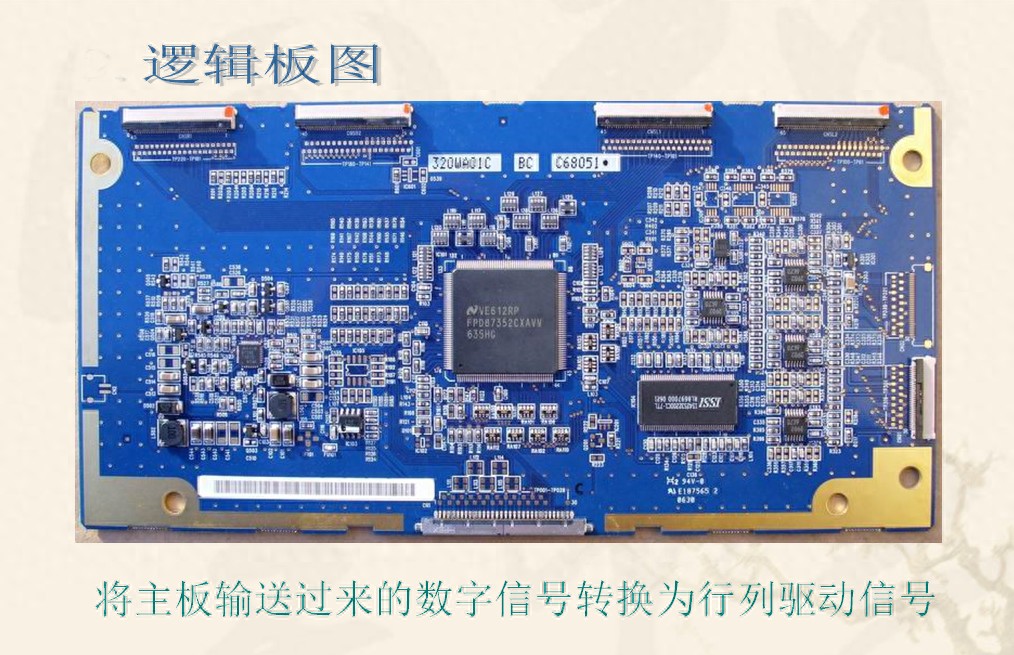

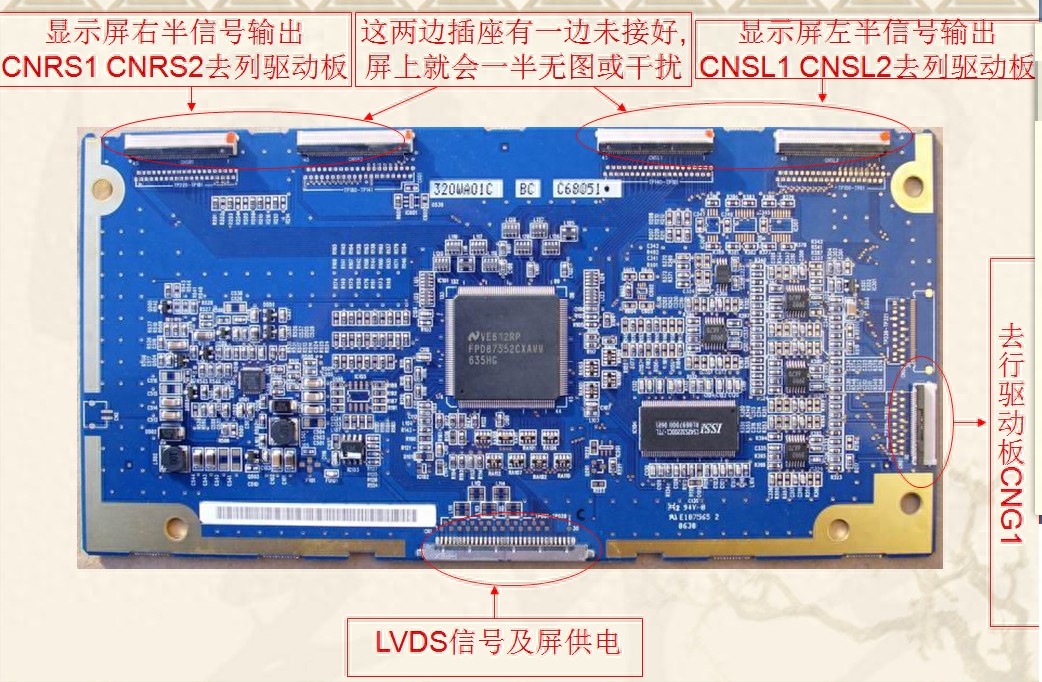

逻辑板的具体作用是;主板输出上屏供电指令，产生上屏电压到逻辑板，逻辑板得电后，将主板送来的LVDS信号(包括数据信号、同步信号、时钟信号、使能信吗)进行分解和重新组合等处理，通过移位寄存器将图像数据信号，时钟信号转换成能对TFT一LCD液晶显示器件工作状态进行控制的行/列驱动信号，再送往行/列驱动器，上屏电压经过DC/DC转换成扫描驱动器(行驱动器或栅板驱动器)的开关电压VGH和VGL，数据驱动器(列驱动器或源板驱动器)的工作电压VDA及时序控制电路所需的工作电压VDD共同驱动液正常工作而显示出图像。

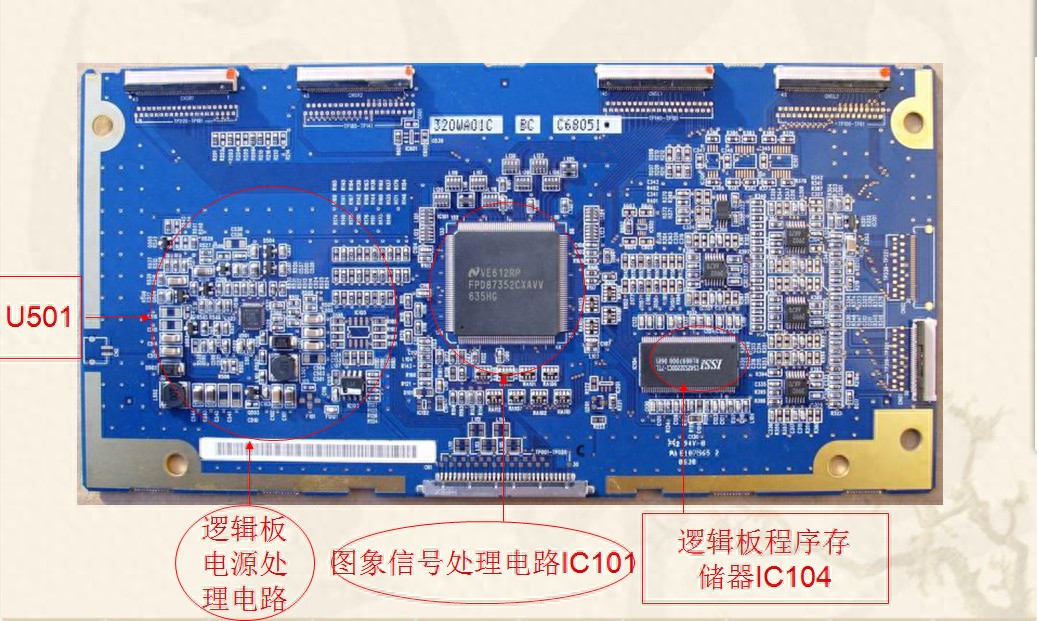

逻辑板的正常工作一是要有正确的供电，通常将供电逻辑板工作的电源电压称作上屏电压，上屏电压由主板供给，上屏电压值与屏型号有关，一般为+3.3V，+5V或+12V;二是要有正常的LVDS数据信号及相关控制电压，在通常情况下，逻辑板上的LVDS数据信号的直流电压为1.1V。

从实现情况看，逻辑板的故障率相对较底，逻辑板损坏后的故障现象大致有;黑屏(背光亮)、白屏、灰屏、负像、噪波点、竖带、图像层次不清(对比度差)等。需指出的是;逻辑板出故障后一般不会影响主板的工作，即此时的伴音应该正常，所有一切操作都应当是正常的，逻辑板的故障现象主要有三大类;

1无图像

此类故障多为逻辑板无供电电压所致。由于屏的制造过程不同，一段26英寸及其以上的屏在逻辑板没有供电电压时会显示黑屏，由于此时背光灯亮，有时会表现为灰屏;26英寸以下的屏通常表现为白屏。

2有图像，但图像色彩戓对比度异常

测量逻辑板的数据信号是否正常，有条件使用示波器测量，没有可用测量直流电压的方法来略作判断，也可开机几分钟后用手摸逻辑板上集成电路的表面温度，正常时应是微热，若升温太快表明集成电路有问题。

在液晶电视中，由于主板中的LVDS接口电路和上屏线不正常(信号板与逻辑板间的连接线不通或接触不良)也会导致电视出现接收任何信号时图像抖动和彩色不正常的故障。

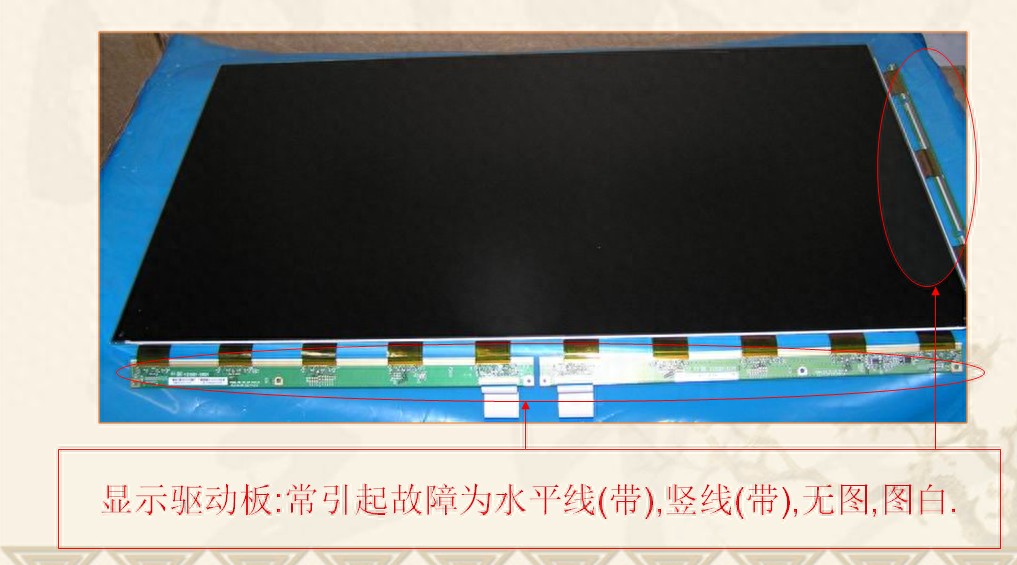

3 屏上出现竖条

此故障分为两类;一是满屏均为彩色竖条;二是图像上部区域出现竖条。由于该故障与液晶屏损坏的现象极为相似，一般采用换逻辑板判断故障，逻辑板与液晶屏是严格配套，且随屏所带。由于逻辑板是一块高度集成且内含驱动程序的控制板，技术含量高，另外，出于技术保密的目的，其完整的图纸资料更是少之又少，对于逻辑板的维修，除供电及DC/DC变换电路故障可进行元件级维修外，其余故障只有采取换板维修，逻辑板上的型号在板上均标注，部分板上还标注有对应液晶屏的型号。值得一提是，部分逻辑板上不仅标注有型号，还有标注版本等，更换逻辑板时，需换用型号与版本号完全相同的板，否则不能互换。
