VICTOR数字万用表使用方法

V|CT0R数字万用表使用方法如下:

1，打开开关，然后观察万用表的表盘，如果电池电压不足，会在表盘中显示，则需要及时更换电池，如果没有显示，正常操作以下步骤。

2，把功能开关调到所需要的量程，之后把红黑表笔接在被测负载两端。

3，指针稳定后，读出表盘中显示的数据即可。

万用表如何使用万用表如何使用

电工入门必学的万用表使用方法，怎么测量电压？电流呢？教给你

万用表的开关使用方法

使用万用表只需要调到你要测试的模式，打开开关再按住电棒就可以了，具体步骤如下：

拧动开关

找到万用表中间的开关，逆时针方向拧动一下这个开关，拧动一次来到交流电压的模式。

选择电压

再拧一下就来到了直流电压的模式，选择你要测试的电压，打开旁边的开关。

将电棒接触正负极

将下面的第二个插孔插入到第四个插孔里面，再将电棒接触到电的正负极，这样这个万用表就能测试出电压了。

万用表怎样使用

拧动开关，找到万用表中间的开关，逆时针方向拧动一下这个开关，拧动一次来到交流电压的模式。

选择电压再拧一下就来到了直流电压的模式，选择你要测试的电压，打开旁边的开关。

将电棒接触正负极将下面的第二个插孔插入到第四个插孔里面，再将电棒接触到电的正负极，这样这个万用表就能测试出电压了。

万用表怎么用

万用表可以测量非常多的电路参数、元件参数。今天我们就来了解一下如何使用数字万用表测量交流电压、直流电压、交流电流、直流电流、电阻、电容、二极管、三极管等。

我们以万用表DT890B为例，介绍一下数字万用表的使用方法。

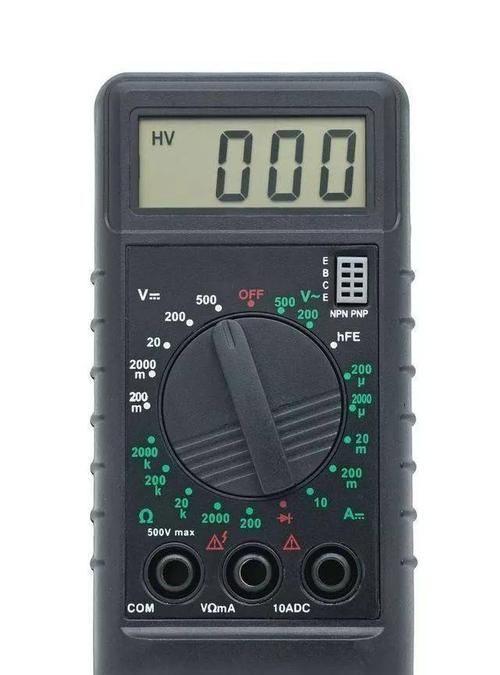

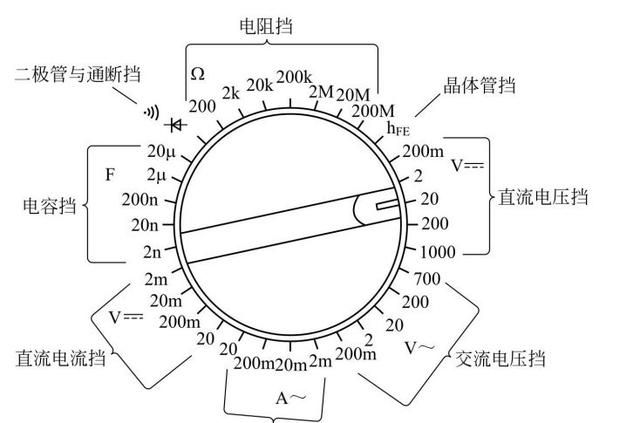

下图是数字万用表的档位和量程，

使用数字万用表进行测量时，首先应根据测量对象选择相应的档位，然后根据测量对象估计测量的范围，选择合适的量程。例如，要测试9V电池电压，可选择“直流电压20V”档位。如果无法估计测量对象的大小，则应先选择该档位的最大量程，然后根据显示情况逐步减小量程，直至能够准确显示读数。

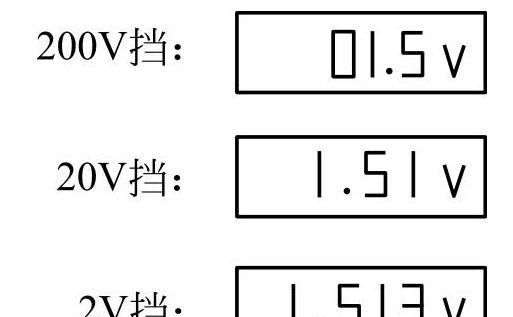

选择测量量程时，应尽量使LCD显示屏中显示较多的有效数字，以提高测量精度。例如，测量1.5V电池电压，选择“直流电压”的200V、20V、2V档均可测量，但是2V档显示的有效数字最多，因此测量精度较高，如下图所示。如果显示屏仅在最高位显示“1”，表示测量对象超过所选量程，应选择更高量程进行测量。

一、测量直流电压

测量直流电压时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择“直流V”档，数字万用表构成直流电压表，直接并接于被测电压两端即可测量。

下图所示是测量电池电压。

二、测量交流电压

测量交流电压时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择“交流V”档，数字万用表构成交流电压表，直接并接于被测电压两端即可测量。（此时表笔不用分正负）

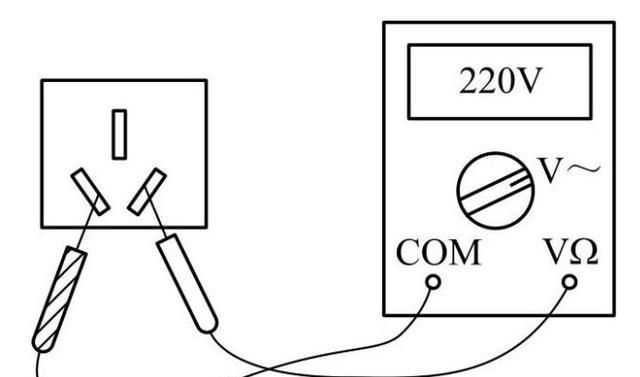

下图所示是测量交流220V市电电压。档位选择开关置于“交流700V”档位，两表笔不分正负。

三、测量直流电流

测量直流电流时，红表笔插入“mA”或“A”插孔，黑表笔插入“COM”插孔。档位选择开关选择“直流A”档，数字万用表构成直流电流表，串入被测电流回路即可测量。

需要说明的是，测量电流时，需要将万用表串入被测电路。

测量200mA以下直流电流，红表笔应插入“mA”插孔，测量200mA以上直流电时，红表笔笔应插入“A”插孔。

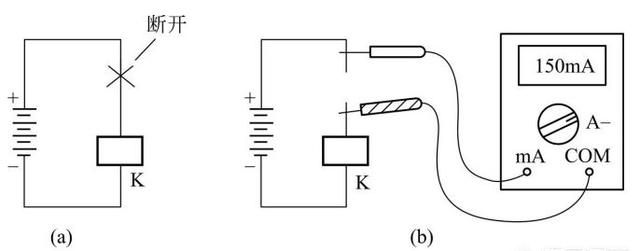

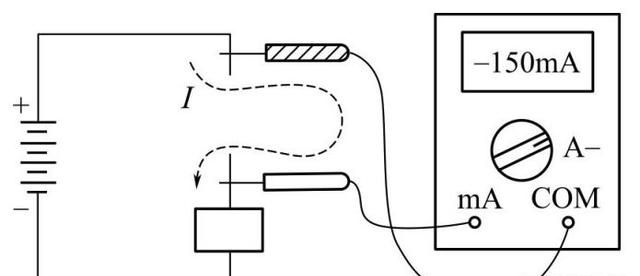

下图所示是测量直流继电器的工作电流。

四、测量交流电流

测量交流电流与测量直流电流相似，档位选择开关选择“交流A”档位，数字万用表构成交流电流表，串入被测电流回路即可测量。

测量200mA以下直流电流，红表笔应插入“mA”插孔，测量200mA以上直流电时，红表笔笔应插入“A”插孔。

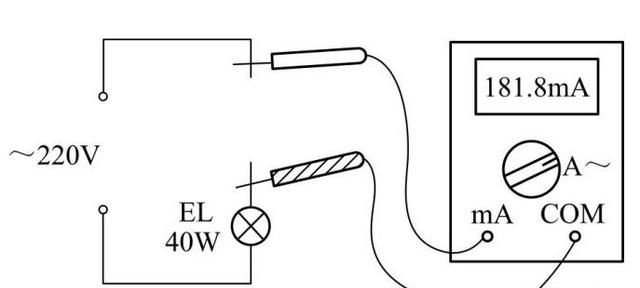

下图所示是测量照明灯泡的工作电流。

五、测量电阻

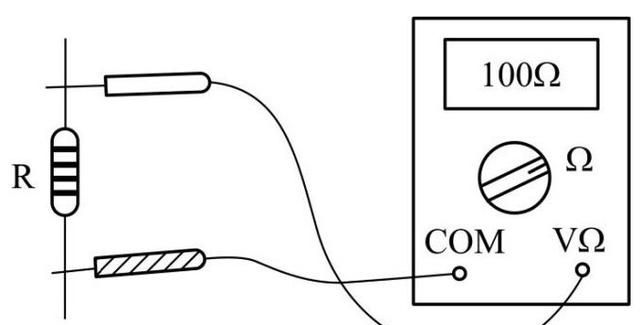

测量电阻时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择合适的“Ω”档，数字万用表构成欧姆表，直接并接于被测电阻两端即可测量。（此时红黑表笔不用分正负）

如果显示屏只在最高位显示“1”，表示所选量程小于被测电阻，此时应选择更高量程进行测量。

六、测量电容

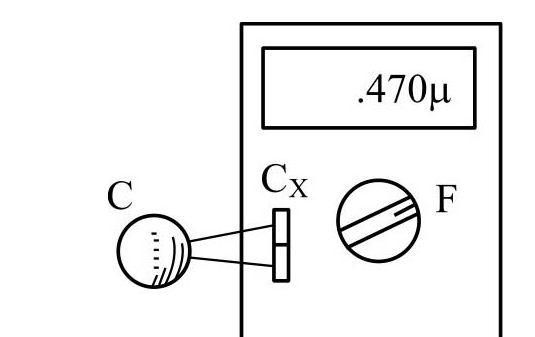

测量电容时，不用接表笔，档位选择开关选择合适的“F”档，数字万用表即构成电容表，如下图所示，将被测电容插入数字万用表左侧的“Cx”插孔即可测量，不必考虑电容的极性，也不必事先给电容放电。测量大电容时，LCD显示屏的读数需要一定的稳定时间。

如果显示屏只在最高位显示“1”，表示所选量程小于被测电容，此时应选择更高量程进行测量。

七、测量二极管以及电路通断

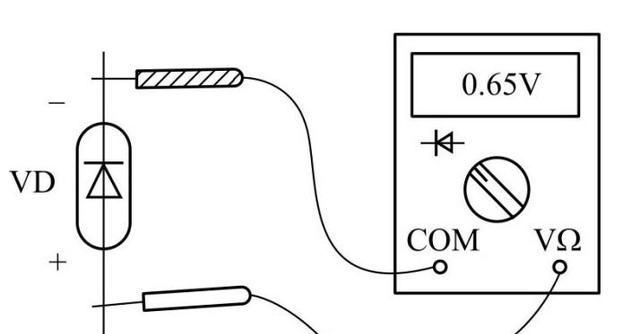

测量二极管时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择的“二极管测量”档，红表笔接被测二极管正极，负表笔接被测二极管负极，即可测量二极管的正向压降。

八、测量电路通断

测量电路通断时，红表笔插入“VΩ”插孔，黑表笔插入“COM”插孔。档位选择开关选择的“二极管测量”档，将两根表笔分别接到被测电路的两端，如果此时蜂鸣器鸣叫，则表明被测两点导通或者两点间阻值小于90欧姆。

九、测量晶体三极管

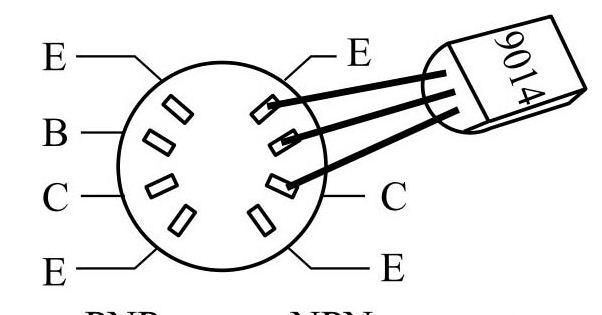

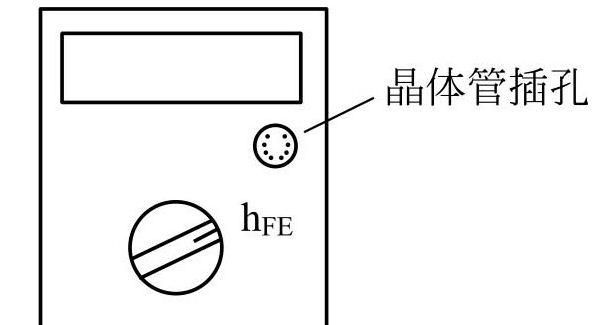

测量三极管放大倍数时不用接表笔，档位选择开关选择“hFE”档，如下图所示，将被测晶体管插入数字万用表控制面板右上角的晶体管插孔即可测量。

测量前需要确定三极管是PNP型还是NPN型，然后根据类型插入正确的插孔。
