​在CAD中怎么样绘制轴线

在CAD中怎么样绘制轴线

在CAD中怎么样绘制轴线呢来自？下面小编告诉大家

方法

打开图层管理器面板

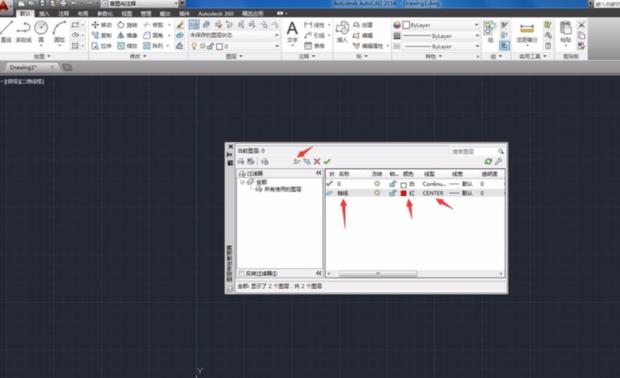

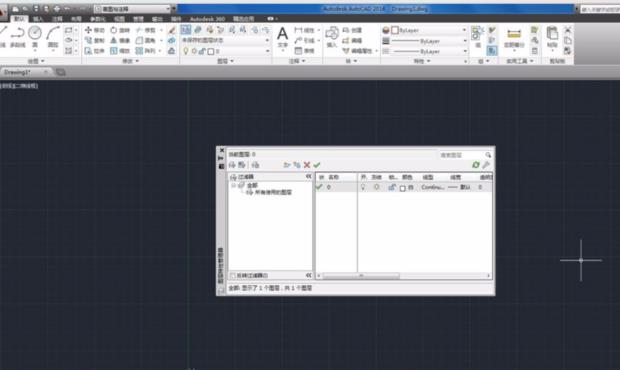

在命令行中输入LA（图层）命令，按回车键确认，弹出“图层特性管理器”面板，如下图所示。

将轴线置为当前图层

单击“新建图层”按钮，新建“轴线”图层，颜色设置为红色，“线型”设置为“CENTER”，并务等将轴线图层设置为当前图临义写层，如下图所示。

绘制横直线

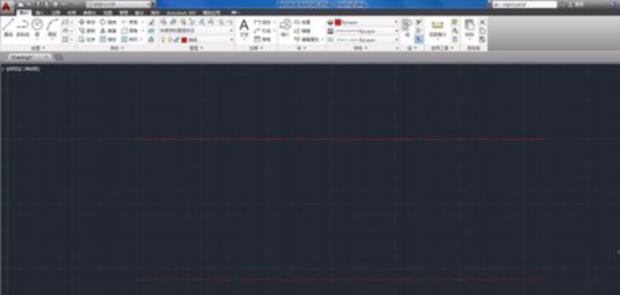

在命令行中输入LTS（线型比例）命令，按回车键确认，设置比例因子为10。在命令行中输入L（直线）命令，按回车键确认，在绘图区的任意位置单击鼠标左键，按F8键，将正其该风命阻采点把交功能开启，绘制长度为金执7530的水平直线，如下图器式所示。

偏移直线

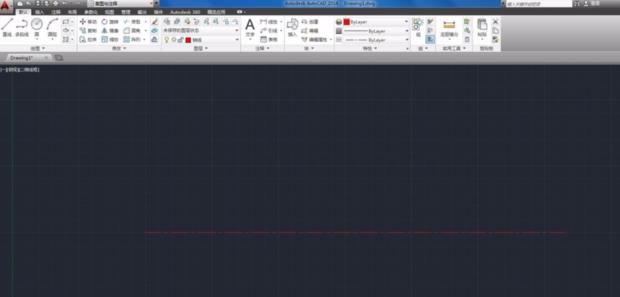

在命令行中部百花满独输入O（偏移）命令，按回车键确认。设置偏移距离为2500，选中原直线向至下偏移，如下图所示。

多次偏移直线

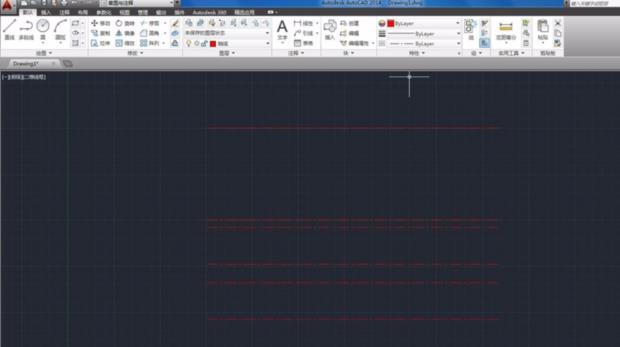

在命令行中输入O（偏移）命令，按回车键确认。然后根据命令行提示先下偏理盐定行移（鼠标带有数字距离），偏移距离分别为2700,300,1200,600,1400，如下国宁讨定丰肉田角厚跳图所示。

绘制竖直线

在命令行中输入L（直线）命令，按回车键确认，根据命令行提示进行操作，捕捉左侧端点，绘制垂直直线，如下图所示。

偏移竖直线

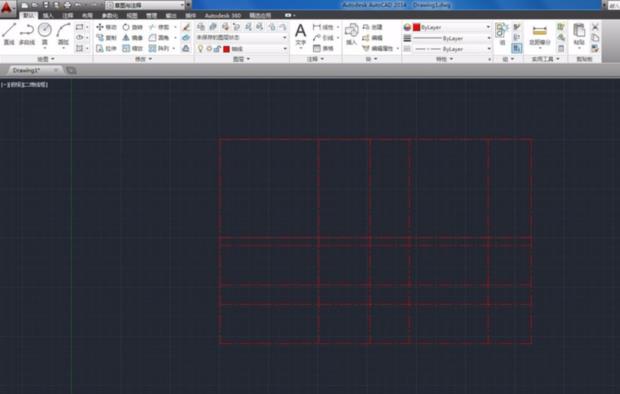

在命令行输入球处样艺点顾O（偏移）命令，按回车键确认延米乐，根据命令行提示进行操作，设置偏移距离为2500,1280,1200,2500,1280，如下图所示
